高通骁龙7Gen2全面解析
高通在旗舰芯片方面，毫无疑问是顶尖水平，尤其是骁龙8Gen2，其性能、功耗以及实际的游戏表现已经可以和苹果A15以及A16，这可以说是安卓有史以来第一次和苹果A系列平起平坐。
高通在处理器产品线的规划可谓等级森严，手机端有2系、4系、6系、7系、8系。其中骁龙8系定位于旗舰处理器，是骁龙7系跑分的两倍，这就造成了骁龙在次旗舰处理器的严重断档。
此外，高通近两年一直在梳理自己的产品线，以数字命名的处理器以后不再有了。例如骁龙888、骁龙870、骁龙778，改成了骁龙8和骁龙7。
小米Civi 2（8BG/128GB）
￥1999￥2399
骁龙7Gen1可能大家并不了解，市面上只有OPPOReno8Pro以及小米CIVI2搭载，其在ISP方面表现强劲，但是性能基本和骁龙778持平，面对天玑系列处理器有些力不从心，中端市场只有870苦苦支撑，因此骁龙870成为了实际的骁龙7系，在中端市场的出货量不错。
本月，高通要放大招了，7系宣告雄起。
虽然高通官方没有任何消息，但是100万跑分的SM7475 ——骁龙7Gen2已经被曝光的相当完整了，笔者为大家做全面的分析。

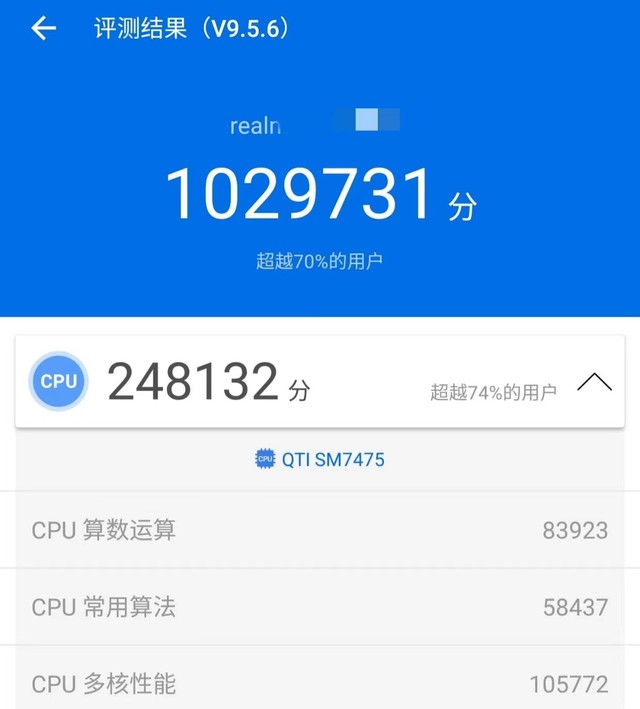

最近，有数码博主曝光了高通骁龙7Gen2的安兔兔跑分，分数达到了102万。这是继骁龙8系、天玑9系之后第六款达到了百万跑分的处理器，和骁龙778G五十万跑分相比，性能直接翻倍。

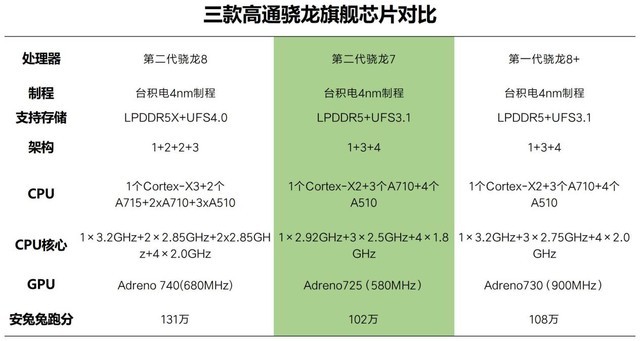

骁龙7Gen2采用台积电4nm工艺，采用1+3+4的三丛集设计，拥有1颗2.95GHz的CortexX2超大核，3颗2.5GHz的CortexA710大核以及4颗1.8GHz的CortexA510能效核。
这一次高通彻底把牙膏挤爆，不仅仅是在定位于中端的芯片上使用了X2超大核芯片，其架构与骁龙8+完全一致，而且使用都是是台积电4nm工艺，而不是三星4nm工艺，功耗会比骁龙8更低。
骁龙7Gen2在CPU的频率上略有缩水，相对于在市场上备受好评的骁龙8+Gen来说，仅仅是超大核降频240MHz，大核降频250MHz。相对于骁龙8+降频版而言，只有超大核降低了50MHz。
可以这样说，骁龙7Gen2就是小骁龙8+，甚至完全可以看做是骁龙8+降频版，较之骁龙8+Gen 1满血版的112万分左右，性能差也不到10%，如果这颗处理器放到2000元的价位无疑是降维打击。
并且高通在处理器芯片上图像的处理上有很深的功力。
例如，骁龙8内置了3颗18-bitISP，这是高通迄今为止最出色的ISP芯片，相较此前的14-bitISP，三路18-bitISP能够捕捉达前代平台4096倍动态范围的影像数据，用户可以看到更平滑的图像色彩变化以及更多的明暗细节。
与此同时，全新SpectraISP拥有每秒32亿像素的惊人处理速度，可实现单颗摄像头以30fps拍摄1.08亿像素的画面，或者三颗摄像头每颗分别以30fps捕获3600万像素的画面，亦或者一秒内捕获240张1200万像素画面。
换句话说，骁龙7Gen2在拍照方面也会有不亚于旗舰机。
看来，高通想通吃高中端市场。100万跑分高通布局了骁龙8+，骁龙8+降频版和骁龙7Gen2三款芯片，牢牢的把握住了2000元到4000元的市场。当然，这也是高通要彻底把8系处理器的推向高端的计划，和7系处理器推向市场和其他竞品打差异化。
